[알고리즘] 최소 신장 트리 - 크루스칼 알고리즘

신장 트리(Spanning Tree)

• 원래 그래프의 모든 노드가 연결되어 있으면서 트리의 속성을 만족하는 그래프
• 신장 트리의 조건
  • 본래의 그래프의 모든 노드를 포함해야 함
  • 모든 노드가 서로 연결
  • 트리의 속성을 만족시킴 (사이클이 존재하지 않음)



하나의 그래프에서 다양한 신장 트리 생성 가능



최소 신장 트리(Minimum Spanning Tree, MST)

• 가능한 Spanning Tree 중에서, 간선의 가중치 합이 최소인 Spanning Tree를 지칭함





최소 신장 트리 알고리즘

• 그래프에서 최소 신장 트리를 찾을 수 있는 알고리즘이 존재함
• 대표적인 최소 신장 트리 알고리즘
  • Kruskal’s algorithm(크루스칼 알고리즘), Prim's algorithm(프림 알고리즘)

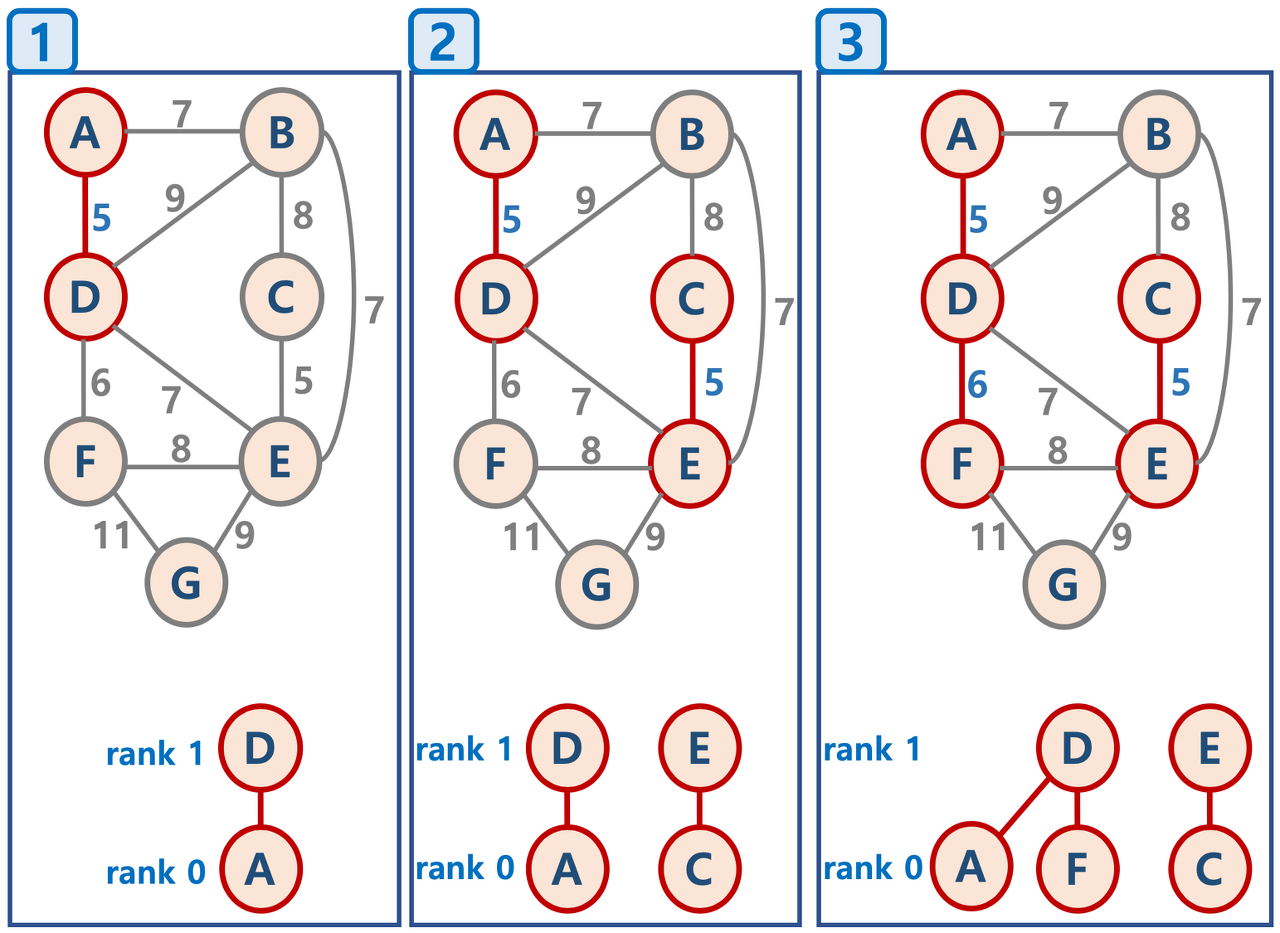

크루스칼 알고리즘(Kruskal's algorithm)

1. 모든 정점을 독립적인 집합으로 만든다.
2. 모든 간선을 비용을 기준으로 정렬하고, 비용이 작은 간선부터 양 끝의 두 정점을 비교한다.
3. 두 정점의 최상위 정점을 확인하고, 서로 다를 경우 두 정점을 연결한다. (최소 신장 트리는 사이클이 없으므로, 사이클이 생기지 않도록 하는 것임)

탐욕 알고리즘을 기초로 하고 있음 ▶ 당장 눈앞의 최소 비용을 선택해서, 결과적으로 최적의 솔루션을 찾음





Union-Find 알고리즘

• Disjoint Set을 표현할 때 사용하는 알고리즘으로 트리 구조를 활용하는 알고리즘
• 간단하게 노드들 중에 연결된 노드를 찾거나, 노드들을 서로 연결할 때(합칠 때) 사용
• Disjoint Set이란?
  • 서로 중복되지 않는 부분 집합들로 나눠진 원소들에 대한 정보를 저장하고 조작하는 자료구조
  • 공통 원소가 없는 (서로소) 상호 배타적인 부분 집합들로 나눠진 원소들에 대한 자료구조를 의미함
  • Disjoint Set = 서로소 집합 자료구조

1) 초기화

• n 개의 원소가 개별 집합으로 이뤄지도록 초기화





2) Union

• 두 개별 집합을 하나의 집합으로 합침, 두 트리를 하나의 트리로 만듬





3) Find

• 여러 노드가 존재할 때 두 개의 노드를 선택해서 현재 두 노드가 서로 같은 그래프에 속하는지 판별하기 위해 각 그룹의 최상단 원소(루트 노드)를 확인 → 크루스칼 알고리즘에서 사이클 여부 확인할 수 있음





Union-Find 알고리즘의 고려할 점

• Union 순서에 따라서 최악의 경우, 링크드 리스트와 같은 형태가 될 수 있음.
• 이 때는 Find/Union 시 루트 노드를 확인하기 위한 계산량이 O(N)이 될 수 있으므로, 해당 문제를 해결하기 위해 union-by-rank와 path compression 기법을 사용함



최악의 경우



union-by-rank 기법

• 각 트리에 대해 높이(rank)를 기억해 두고,
• Union 시 두 트리의 높이(rank)가 다르면 → 높이가 작은 트리를 높이가 큰 트리에 붙임
  • 즉 높이가 큰 트리의 루트 노드가 합친 집합의 루트 노드가 되게 함





• 높이가 동일하면 → 높이가 (h - 1)인 두 개의 트리를 합칠 때는 한쪽의 트리 높이를 1 증가시켜 주고, 다른 쪽의 트리를 해당 트리에 붙여줌





• 초기화 시 모든 원소는 높이(rank)가 0인 개별 집합인 상태에서 하나씩 원소를 합칠 때, union-by-rank 기법을 사용한다면
  • 높이가 h인 트리가 만들어지려면, 높이가 (h - 1)인 두 개의 트리가 합쳐져야 함
  • 높이가 (h - 1)인 트리를 만들기 위해 최소 n개의 원소가 필요하다면, 높이가 h인 트리가 만들어지기 위해서는 최소 2n개의 원소가 필요함
  • 따라서 union-by-rank 기법을 사용하면 Union-Find 연산의 시간복잡도는 O(N)이 아닌, 𝑂(𝑙𝑜𝑔𝑁)으로 낮출 수 있음(2n개씩 처리 가능하므로)



path compression

• Find를 실행한 노드에서 거쳐간 노드를 루트에 다이렉트로 연결하는 기법
• Find를 실행한 노드는 이후 루트 노드를 한 번에 알 수 있음





• union-by-rank와 path compression 기법 사용 시, 시간 복잡도는 다음 계산식을 만족함을 증명
  • 𝑂(𝑀*𝑙𝑜𝑔𝑁)
  • 𝑙𝑜𝑔𝑁은 다음 값을 가짐을 증명되었음
    • N이 2^65536 값을 가지더라도(거의 무한) 𝑙𝑜𝑔𝑁의 값이 65536의 값을 가지므로, 거의 O(1)로 상수값에 가깝다고 볼 수 있음



N	𝑙𝑜𝑔𝑁
1	0
2	1
4	2
16	3
65536	4
2^65536	65536



크루스칼 알고리즘 구현

mygraph = {
    'vertices': ['A', 'B', 'C', 'D', 'E', 'F', 'G'], # 노드의 종류 -> 부분 집합 활용
    'edges': [ # 간선의 형태: (가중치, 노드1, 노드2) -> 가중치로 정렬
        (7, 'A', 'B'),
        (5, 'A', 'D'),
        (7, 'B', 'A'),
        (8, 'B', 'C'),
        (9, 'B', 'D'),
        (7, 'B', 'E'),
        (8, 'C', 'B'),
        (5, 'C', 'E'),
        (5, 'D', 'A'),
        (9, 'D', 'B'),
        (7, 'D', 'E'),
        (6, 'D', 'F'),
        (7, 'E', 'B'),
        (5, 'E', 'C'),
        (7, 'E', 'D'),
        (8, 'E', 'F'),
        (9, 'E', 'G'),
        (6, 'F', 'D'),
        (8, 'F', 'E'),
        (11, 'F', 'G'),
        (9, 'G', 'E'),
        (11, 'G', 'F')
    ]
}

---

parent = dict() # 부모노드 정보 저장
rank = dict() # rank 값 저장

# 루트노드를 찾음
def find(node):
    # path compression 기법
    if parent[node] != node: # 부모노드가 존재할 경우
        parent[node] = find(parent[node])
    return parent[node] # 루트노드의 부모노드는 자기 자신

def union(node_v, node_u):
    root1 = find(node_v)
    root2 = find(node_u)

    # union-by-rank 기법
    if rank[root1] > rank[root2]:
        parent[root2] = root1 # 큰 <- 작은 노드의 부모노드
    else:
        parent[root1] = root2
        if rank[root1] == rank[root2]: # rank값이 동일할 때
            rank[root2] += 1

def make_set(node):
    parent[node] = node
    rank[node] = 0

def kruskal(graph):
    mst = list()

    # 1. 초기화: 부분집합 생성
    for node in graph['vertices']:
        make_set(node)

    # 2. 간선 weight기반 sorting
    edges = graph['edges']
    edges.sort() # 원본이 덮어씌워짐

    # 3. 간선 연결(사이클 없는)
    for edge in edges:
        weight, node_v, node_u = edge
        if find(node_v) != find(node_u): # 루트노드가 같으면 = 사이클이 없으면
            union(node_v, node_u) # 부분 집합을 합침
            mst.append(edge) # 최소신장트리에 간선 등록

    return mst

---

# 확인
kruskal(mygraph)

# [(5, 'A', 'D'), (5, 'C', 'E'), (6, 'D', 'F'), (7, 'A', 'B'), (7, 'B', 'E'), (9, 'E', 'G')]



시간 복잡도

• 크루스칼 알고리즘의 시간 복잡도는 O(ElogE)
  • 다음 단계에서 2번, 간선을 비용 기준으로 정렬하는 시간에 좌우됨 (즉 간선을 비용 기준으로 정렬하는 시간이 가장 큼)
  • 모든 정점을 독립적인 집합으로 만든다.
    • 노드의 개수로, O(V)
  • 모든 간선을 비용을 기준으로 정렬하고, 비용이 작은 간선부터 양 끝의 두 정점을 비교한다.
    • 퀵소트를 사용한다면 시간 복잡도는 O(n log n)이며, 간선이 n 이므로 O(E log E)
  • 두 정점의 최상위 정점을 확인하고, 서로 다를 경우 두 정점을 연결한다. (최소 신장 트리는 사이클이 없으므로, 사이클이 생기지 않도록 하는 것임)
    • union-by-rank와 path compression 기법 사용 시 시간 복잡도가 결국 상수값에 가까움, O(1)
